Pumpenschacht am Goldfischteich: Filterkreislauf und Abwasser richtig planen
Für mein Glashaus benötige ich einen Pumpenschacht, da ich das Schmutzwasser aus dem Filter sowie das Wasser beim Entleeren der Becken nicht direkt in die Kanalisation ableiten kann. Der Kanalanschluss liegt dafür zu weit entfernt. Deshalb habe ich mich entschieden, die Distanz mithilfe einer Schmutzwasserpumpe und einer PE-Leitung zu überbrücken. Was liegt also näher, als meine Gedanken und Erfahrungen zu diesem Thema niederzuschreiben und mit euch zu teilen?
Ein Pumpenschacht am Goldfischteich kann zwei völlig unterschiedliche Aufgaben übernehmen. Er kann Teil des Filterkreislaufs sein und Teichwasser beziehungsweise die Pumpe aufnehmen. Oder er dient als separater Schacht für Filterspülwasser, Schlamm und Entleerungswasser.
Diese beiden Aufgaben solltest du konstruktiv und hydraulisch voneinander trennen.
Viel Spaß beim Lesen.
Was ist ein Pumpenschacht am Goldfischteich?
Ein Pumpenschacht am Goldfischteich nimmt je nach System Teichwasser für den Filterkreislauf oder getrennt davon Schmutz- und Spülwasser auf. Entscheidend sind ausreichender Durchfluss, eine passend ausgelegte Pumpe, guter Wartungszugang sowie Schutz vor Rückstau, Überflutung, Frost und aufsteigendem Grundwasser. Filterkreislauf und Abwasser sollten dabei funktional getrennt geplant werden.

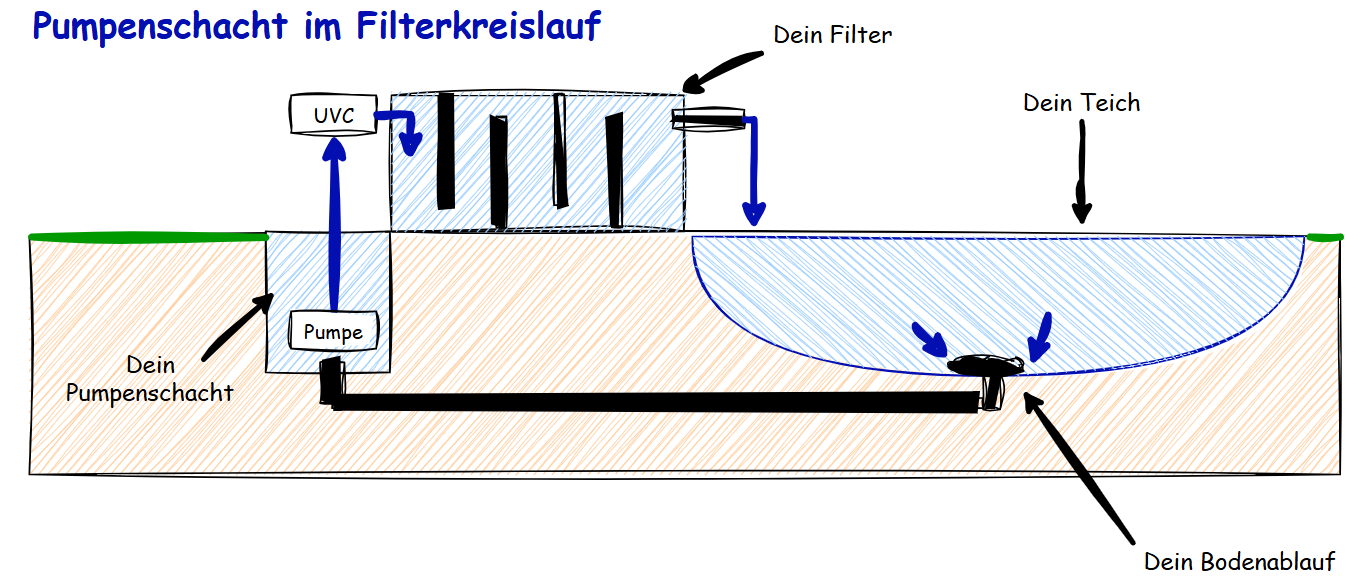

Pumpenschacht im Filterkreislauf richtig planen
Bei einem Schwerkraftsystem sitzt die Pumpe typischerweise nach dem Filter. Das Wasser gelangt über Bodenablauf oder Skimmer zum Filter und anschließend zur Pumpe. Von dort wird es zurück in den Teich gefördert.[1][2]
Bei einem Pump-Schwerkraft-System funktioniert es anders. Das Teichwasser fließt zunächst in einen Sammel- oder Pumpenschacht. Von dort wird es zu einem höher stehenden Filter gepumpt.[1][2]
Bodenablauf und Skimmer sollten getrennt absperr- und regelbar bleiben. So kannst du die Wasserströme besser ausgleichen und einzelne Leitungen für Wartungsarbeiten absperren.
Wichtig ist außerdem die Nachströmung in den Pumpenschacht. Sind Rohre zu klein dimensioniert oder unnötig verwinkelt, kann der Wasserstand bei hoher Pumpenleistung stark absinken.[2]
Die Pumpe nach dem realen Betriebspunkt auswählen
Die maximale Fördermenge auf der Verpackung reicht zur Pumpenauswahl nicht aus.
Entscheidend ist, welche Wassermenge die Pumpe unter den tatsächlichen Bedingungen noch fördert. Dazu gehören:
- statische Höhendifferenz
- Rohrlängen und Rohrdurchmesser
- Bögen und Ventile
- UV-Geräte
- Filterkomponenten
Die Pumpenkennlinie muss deshalb zum gewünschten Durchfluss bei der realen Gesamtförderhöhe passen.[3][4]
Wie du eine Teichpumpe berechnest findest du hier: „Teichpumpe berechnen“
Auch bei trocken aufgestellten Pumpen gilt: Verwende nur Modelle, deren Hersteller diese Aufstellungsart ausdrücklich freigibt. Kurze, luftfreie Leitungswege und ein zuverlässiger Schutz gegen Überflutung sind dabei besonders wichtig.[5]
Sicherheits-Tipp für den Abwasser-Pumpenschacht
Für Filterspül- und Schmutzwasser kann die Einhell Schmutzwasserpumpe GE-DP 7935 N-A LL 3-in-1 interessant sein. Sie ist als Tauchmotorpumpe für Schmutzwasser ausgelegt. Über den integrierten Aquasensor lässt sich einstellen, bei welchem Wasserstand die Pumpe automatisch starten soll. Laut Hersteller fördert sie bis zu 19.500 l/h bei einer maximalen Förderhöhe von 9 m und ist für Fremdkörper bis 35 mm ausgelegt. Prüfe vor dem Kauf, ob diese Werte zur Schachttiefe, zum Leitungsweg und zum tatsächlich anfallenden Medium passen.
→ Produkt auf Amazon.de ansehen: Einhell Schmutzwasserpumpe GE-DP 7935 N-A LL 3-in-1*
Schmutz möglichst vor der Pumpe abscheiden
Die Position der Pumpe beeinflusst auch, wie Feststoffe durch das System transportiert werden.
Eine Untersuchung aus der rezirkulierenden Aquakultur zeigt, dass Kreiselpumpen größere organische Partikel verkleinern können.[6]
Wenn das Filtersystem es zulässt, kann es deshalb sinnvoll sein, gröbere Schmutzpartikel bereits vor einer schnell laufenden Pumpe mechanisch abzuscheiden.
Das erleichtert auch die weitere mechanische Filterung.

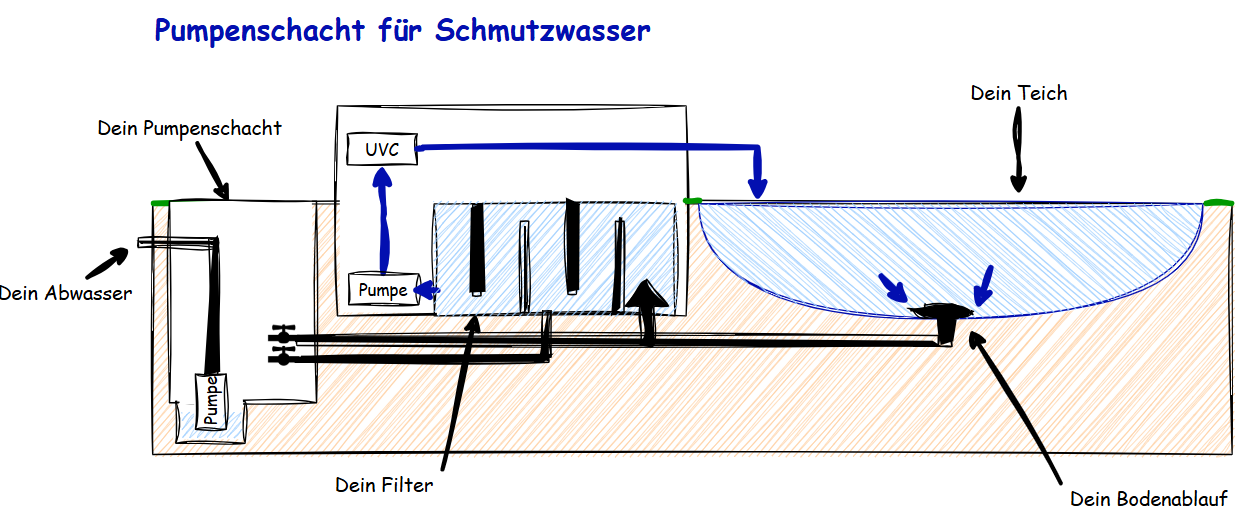

Abwasser-Pumpenschacht separat planen
Filterspülwasser, Schlammwasser und Wasser aus einer Teichentleerung gehören nicht automatisch zurück in den normalen Filterkreislauf.
Liegt der Ablauf tiefer als der zulässige Einleitpunkt, kann ein eigener Pumpenschacht für das Abwasser erforderlich sein.
Dieser Schacht sollte unter anderem bieten:
- eine für das Medium geeignete Schmutzwasserpumpe
- eine zuverlässige Niveausteuerung
- ausreichend Platz für Wartung
- gut erreichbare Leitungen und Verschraubungen
Ein Hochwasseralarm kann ebenfalls sinnvoll sein. So wird ein Defekt an Pumpe oder Schwimmerschalter erkannt, bevor der Schacht überläuft.[7]

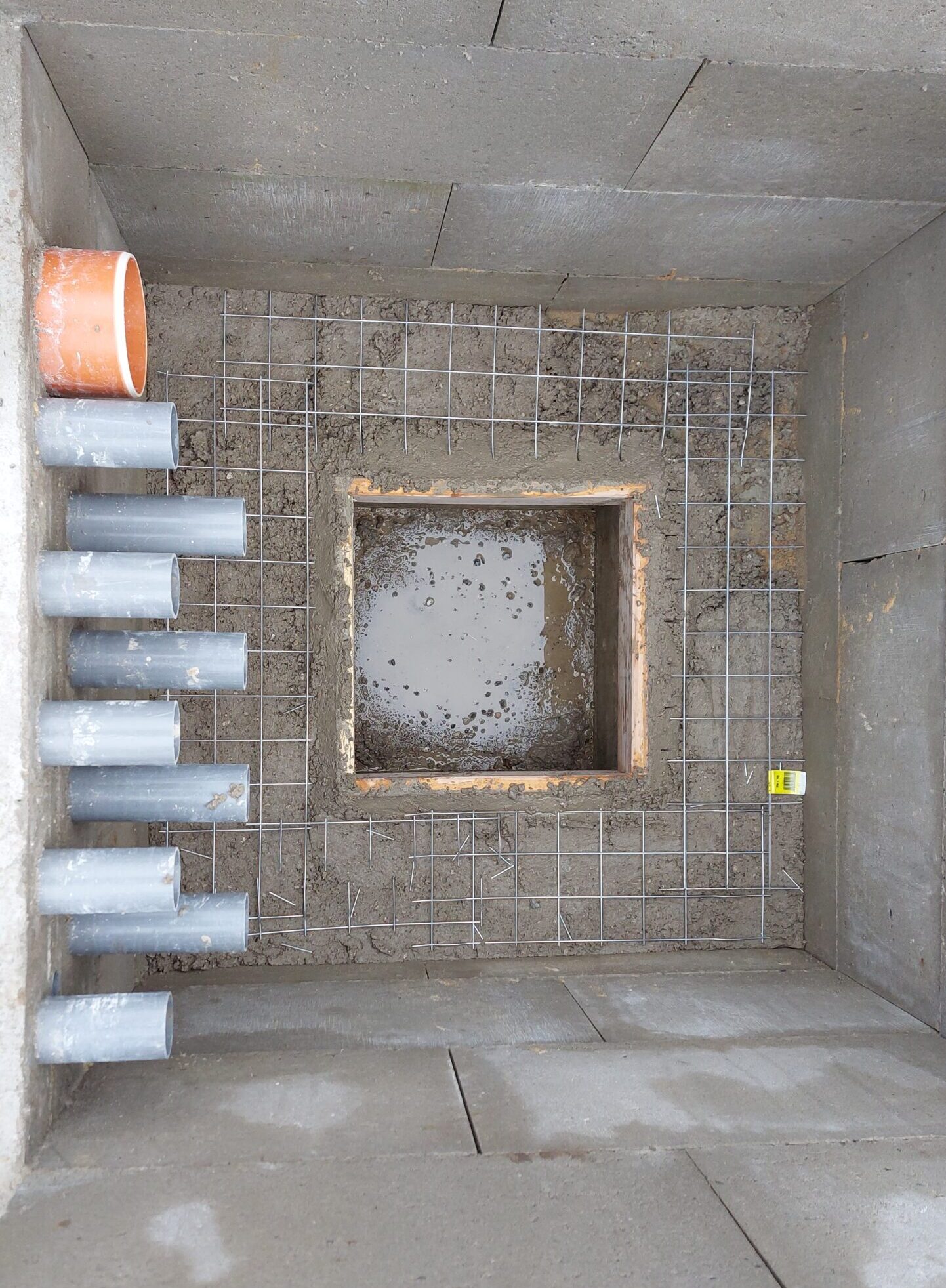

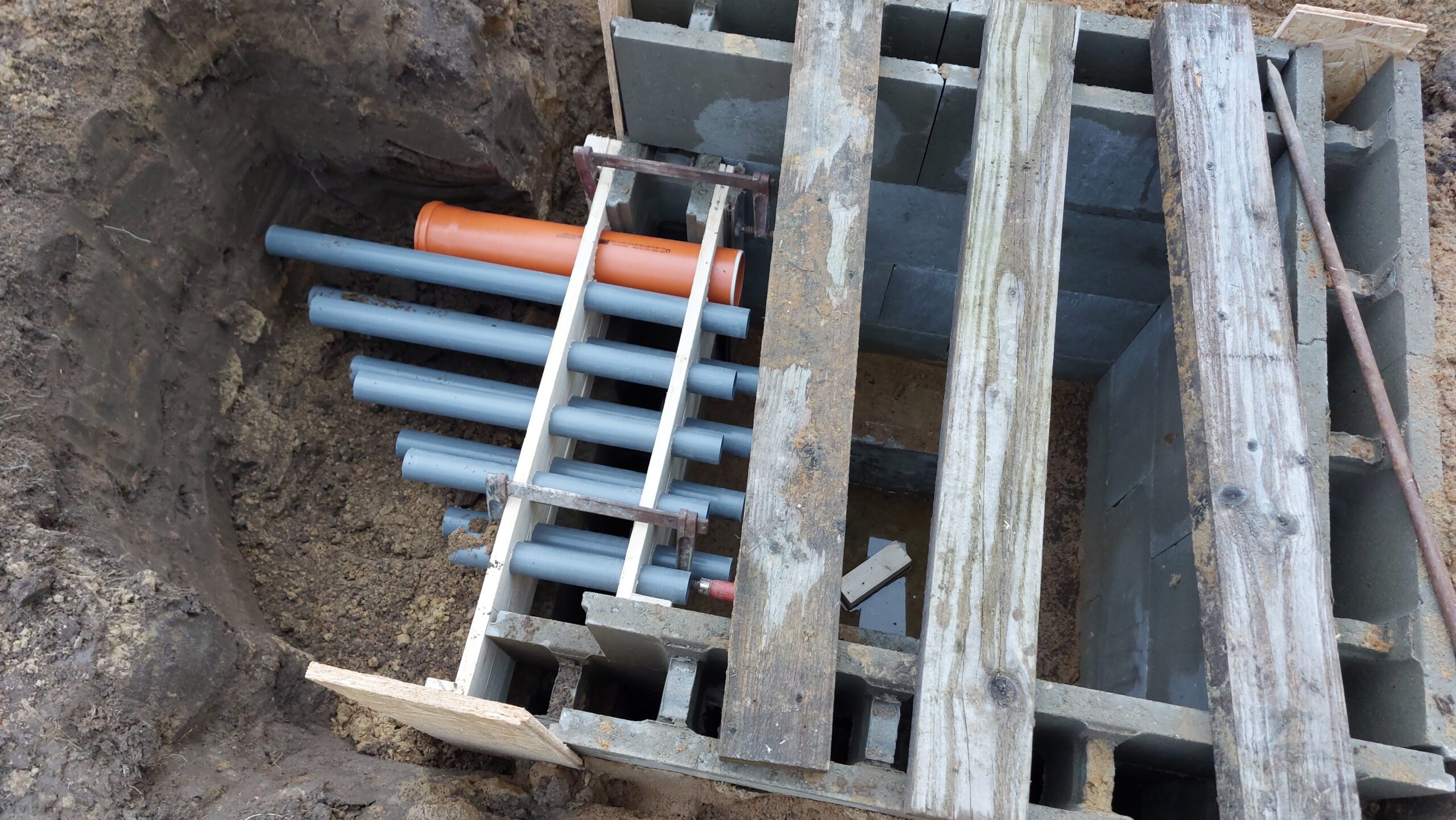

Schachtbau und Wartung nicht unterschätzen
Ein eingegrabener Pumpenschacht muss dicht, zugänglich und für die örtlichen Bodenverhältnisse geeignet sein.
Besonders Grund- oder Schichtenwasser kann problematisch werden. Ein leerer Kunststoffschacht kann durch Auftrieb nach oben gedrückt werden.[12][13]
Bei der Planung solltest du deshalb auch folgende Punkte berücksichtigen:
- Frost
- Bettung des Schachts
- Auftriebssicherung
- Rohrdurchführungen
- mögliche Überflutung
- Belastbarkeit des Deckels
Pumpe, Ventile, Verschraubungen und Sensoren sollten möglichst von oben erreichbar sein.
Eine eindeutige Beschriftung der Leitungen erleichtert später die Wartung und Fehlersuche.
Elektrische Installationen am Teich sind zudem kein reines DIY-Thema. Steckdosen, feste Leitungen und elektrische Schutzmaßnahmen sollten fachgerecht geplant und ausgeführt werden.[14]
Pumpenschacht planen: 5 Punkte vor dem Bau
Bevor du mit dem Bau beginnst, solltest du diese fünf Punkte klären:
- Hydraulikschema festlegen: Höhen von Teich, Filter, Zuläufen und Rückläufen bestimmen.
- Pumpe realistisch dimensionieren: Nicht nur die maximale Literleistung betrachten, sondern den tatsächlichen Betriebspunkt.
- Wartung mitplanen: Absperrungen, lösbare Verschraubungen und genügend Platz vorsehen.
- Standort absichern: Grundwasser, Frost, Auftrieb und mögliche Überflutung berücksichtigen.
- Abwasser und Strom klären: Rückstau, Entsorgungsweg und elektrische Sicherheit vor der Inbetriebnahme prüfen.
Fazit: Ein guter Pumpenschacht spart später viel Arbeit
Ein gut geplanter Pumpenschacht macht die Teichtechnik übersichtlicher, wartungsfreundlicher und betriebssicherer.
Entscheidend ist vor allem, Filterkreislauf und Abwasser funktional zu trennen. Gleichzeitig muss die Pumpe zum tatsächlichen Betriebspunkt passen und der Schacht genügend Raum für Wartungsarbeiten bieten.
Rückstau, Grundwasser, Frost und elektrische Sicherheit gehören ebenfalls von Anfang an in die Planung.
Wer diese Punkte bereits beim Teichbau berücksichtigt, schafft eine solide technische Grundlage für einen dauerhaft zuverlässigen Goldfischteich.
Bis zum nächsten Mal.
FAQ zum Pumpenschacht
Müssen Filter- und Abwasserschacht immer getrennt sein?
Eine allgemeine Pflicht lässt sich aus den für diesen Artikel verwendeten Quellen nicht ableiten. Die konstruktive Trennung ist jedoch ein sinnvolles Sicherheitsprinzip, da sie Rückfluss- und Kontaminationsrisiken reduzieren kann.
Kann eine Teichpumpe trocken im Pumpenschacht stehen?
Nur wenn der Hersteller die Trockenaufstellung ausdrücklich erlaubt und die hydraulischen Voraussetzungen eingehalten werden.[5]
Darf Filterspülwasser einfach im Garten versickern?
Nicht pauschal. Die Zulässigkeit hängt von den Inhaltsstoffen des Wassers, dem Einleitungsweg und den örtlichen Vorgaben ab.[9][10][11]
Quellen
- Koigarten Müller – Teichfilter Installation: Pump-Schwerkraft
- Aqualogistik – Pumpen- und Sammelschacht für Teichfilteranlagen
- KSB – System characteristic curve
- Grundfos – Pump curves
- OASE – AquaMax Eco Premium 17000
- McMillan et al. (2003) – Pumping effect on particle sizes in a recirculating aquaculture system
- KSB – Füllstände im Pumpenschacht richtig messen
- Wolfsburger Entwässerungsbetriebe – Grundstücksentwässerung und Rückstausicherung
- Wasserhaushaltsgesetz § 54 – Abwasserbeseitigung
- Wasserhaushaltsgesetz § 57 – Einleiten von Abwasser in Gewässer
- Wasserhaushaltsgesetz § 58 – Einleiten in öffentliche Abwasseranlagen
- Wilo – Grube ausheben und Pumpenschacht aufstellen
- REHAU – Abwassertechnik, Technische Information
- DIN Media – DIN VDE 0100-702:2012-03
